Parte Constituinte

O controlador KHR51018 - também conhecido como unidade de controle eletrônico (ECU) ou placa de computador - é o módulo eletrônico central que governa a operação do trem de força e do sistema hidráulico de uma escavadeira hidráulica. É composto pelas seguintes partes principais:

• Unidade central de processamento: unidade central de processamento (CPU), ROM (memória somente leitura), RAM (memória de acesso aleatório), EEPROM (memória não volátil)
• Condicionamento e aquisição de sinal de entrada: Conversor A/D, Multiplexador, Interfaces de entrada digital
• Geração de sinal de saída e drivers de atuador: conversor D/A, amplificadores e drivers PWM
• Interface de comunicação: transceptor CAN-bus
• Fonte de alimentação e proteção: Reguladores de tensão, Circuitos de proteção

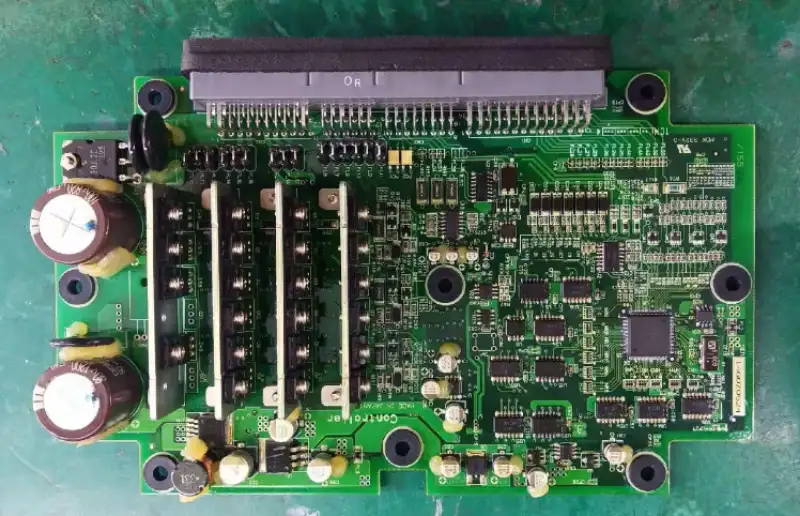

• Hardware e estrutura física da PCB: PCB multicamadas, conectores, gabinete de ferro

Princípio de funcionamento

O controlador da escavadeira recebe sinais dos sensores e os processa, depois emite sinais de controle para os atuadores para conduzir o movimento e as ações da escavadeira.

O sistema de controle automático da escavadeira é realizado principalmente com base em três componentes básicos: sensores, atuadores e controladores. Sensores são usados ​​para detectar o status de trabalho e informações ambientais da escavadeira, como posição, velocidade, força, postura, etc. Atuadores são usados ​​para controlar o movimento e as ações da escavadeira, incluindo motores, cilindros hidráulicos, motores elétricos, etc.

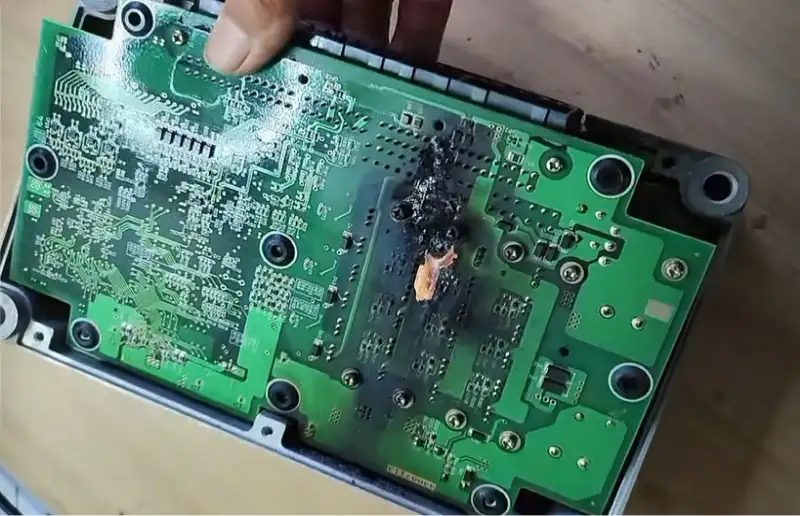

Diagnóstico de falhas

• A água vazou para a ECU do controlador da escavadeira ou para o conjunto do painel de instrumentos.
• O fio da bateria foi conectado ao contrário.
• Falha ou operação anormal do motor acelerador da escavadeira.
• Adicionando uma bateria de 36V para ligar a escavadeira.
• Curto-circuito
• Alarme causado por plugue do controlador solto.

Perguntas frequentes

P: Qual é o MOQ?

R: Aceitamos uma peça para cada item

P: Qual é a forma de envio?

R: Produtos leves via DHL UPS FedEx EMS; Produtos pesados ​​via aérea e marítima

P: Como está a qualidade?

R: É genuíno e novo, de alta qualidade

P: você tem catálogo?

R: Sim, o catálogo eletrônico está disponível.

P: Está programado?

R: Fizemos a programação da ECU antes do envio

P: Qual é o código HS para peças sobressalentes de escavadeiras?

R: O código HS é 9032900090

P: Quais são os controladores de escavadeira mais comuns?

A: Controladores de escavadeira, incluindo controlador hidráulico (ECU) e controlador de motor (ECM)

P: Como ligar o controlador na escavadeira?

R: Oferecemos vídeo de configuração do monitor para o cliente.

P: O controlador é plug-and-play ou requer flash?

R: Descubra se a ECU do controlador Case / Sumitomo corresponde exatamente ao seu chicote elétrico e à versão do software.
